ZRYHG  過電壓仰制弧光保護柜    配電聚優弧光保護柜  ZRYHG過電壓抑制弧光保護柜  過電壓抑制弧光保護系統  弧光保護綜合柜  過電壓弧光綜合補償柜 過電壓弧光綜合保護系統ZRYHG

此系統適用于3-35KV電力系統,主變進線,饋出線,針對系統弧光接地,相間短路,能快速分析出事故地點并準確判斷出事故位置發出報警信號并跳事故點斷路器,保護電力系統安全運行,方便變電站值班人員快速查出事故點分析事故原因并減小事故擴散減少損失。

1、使用環境條件
1.1
使用場所: 12   kV(母線高壓設備室,無酸堿腐蝕處)
1.2
環境溫度:-30℃~+40
1.3
安裝高度:海拔2000m
1.4 相對濕度:月平均相對濕度不大于90%,日平均相對濕度不大于95%
1.5
污穢等級:不超過Ⅱ級
2
、系統參數
2.1
、額定電壓: 12  kV (額定頻率為50Hz)
2.2
、系統接地方式: 無要求
2.4
、 PT二次接地方式: 中性點直接接地  (可選擇)2.5、裝置的控制電源:DC   220     V(可選擇),照明電源:AC    220    V;
2.6
、系統2ms方波通流量:   3200     A
3
、技術要求3.1 裝置滿足GB/T 11022-1999《高壓開關設備和控制設備標準的共用技術要求》,GB 3906-20063.6kV40.5kV交流金屬封閉開關設備和控制設備》等標準的要求;
3.2
裝置性能要求:
1
、裝置中核心部件——測控裝置,應采用雙CPU,主CPU采用32DSP技術,測控裝置具備上電自檢功能,同時必須通過*********檢測中心IV級電磁抗干擾型式試驗;
2
、裝置測控裝置應設置RS-485CAN對外通訊接口,采用MODBUS  RTU通訊協議,協議須通過*********通信及規約檢驗,確保裝置與整個監控系統兼容;
3

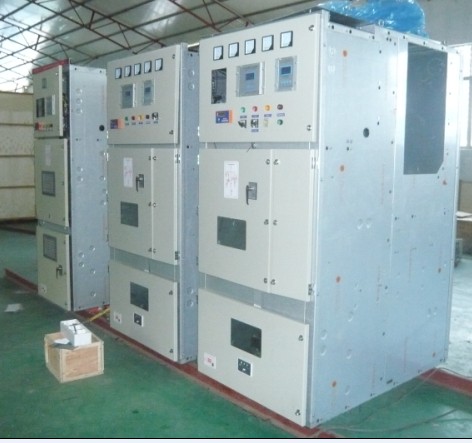

、裝置采用KYN28A-12系列金屬鎧裝移開式開關柜。
開關柜由固定的柜體,開關柜為全封閉式結構,柜體采用敷鋁鋅板,并將開關柜分隔為獨立小室:主母線室、電纜室、儀表室。所有運行操作全部在開關柜大門外進行,有效保證設備和人身的安全;防爆結構:主母線室、電纜室等所有高壓帶電間隔,全部設有獨立的過壓釋放通道,具備完善的阻止內部故障燃弧功能,即俗稱“防爆功能”,保證設備和人身的安全可靠。
4
、能時刻監視系統電壓,對出現的電壓異常(過壓、欠壓、PT斷線)做出準確的判斷并輸出報警信號;
5
、裝置中主要元件——電壓互感器,應具有抗飽和功能,能有效抑制系統過電壓對電壓互感器的損壞;
6
、裝置中主要元件——過電壓吸收器,與抑制系統主要過電壓類的產品共同使用時,能有效抑制吸收系統中各種過電壓,其通流不得小于3200A/2ms;
7
、裝置中主要元件——智能開關,有效抑制了電壓互感器發生鐵磁諧振的可能,更進一步保護電壓互感器;

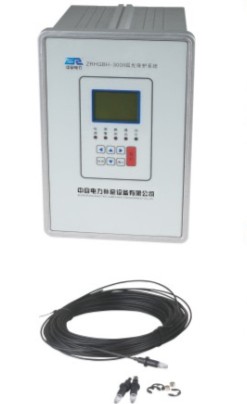

8、弧光保護器-動作迅速可靠:
采用了可靠的快速算法,可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口,從發現故障到出口跳閘時間間隔優于7ms,確保開關柜內設備的弧光在100ms以內切除

主控單元不但有弧光保護,還有過流保護,接地保護、主進出線斷路器失靈等輔助保護,這些保護是弧光保護的合理配置和有效補充。弧光保護系統 組成弧光保護系統主要由主控單元、弧光單元和弧光傳感器組成,為了適應現場的應用需求,減少故障影響面,分為了母線型弧光保護系統和
饋線型弧光保護系統
9
、ZRYHG裝置具有存儲功能;
10
、裝置滿足無人值班變電所要求;
11
、裝置的控制器本身應有電源監視等自身監控系統。
1.1
設備使用條件
1.1.1
電源系統標稱電壓:          10kV±10%
1.1.2
額定頻率:                  50Hz
1.1.3
系統非瞬時性運行頻率范圍:  4950.5Hz
1.1.4
操作及控制電壓:            DC220V
1.1.5
照明電壓:                  AC220V
1.1.6
海拔高度:                 2000m(及以下)
1.1.7
地震烈度:                  8
1.1.8
安裝場所:                 戶內(無粉塵)
2
技術規格
2.1ZRYHG

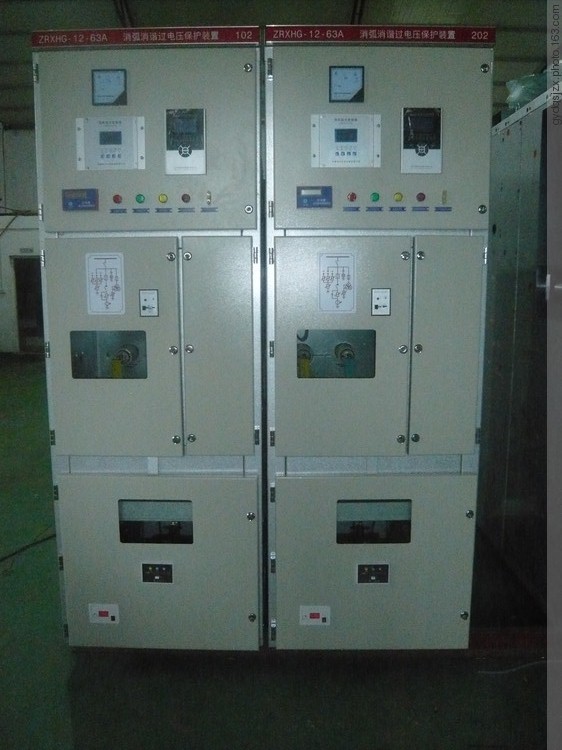

過電壓仰制柜(以下簡稱裝置)的工作原理及性能
ZRYHG
過電壓抑制柜采用本公司研制的專用大容量過電壓吸收器,能夠抑制過電壓尖鋒,該過電壓吸收器采用大容量氧化鋅閥片,能夠打打降低低殘壓值,并且能夠吸收系統過電壓時產生的大量能量,消除系統過電壓保護死區。
   ZRYHG
智能微機消諧及電壓互感器保護測控裝置是我公司獨立研發的互感器保護裝置,此裝置采用雙CPU設計,主CPU采用32DSP,產品將微機技術用于電網消諧,利用計算機快速、準確的數據處理能力實現傅立葉分析,其選頻準確。通過對PT三相電壓及開口三角電壓的采集,對電網諧振時的種種頻率成分能快速分析、準確地辨出;單相接地、電網諧振;如果是諧振,根據不同頻率,控制器發出不同的指令使不同的消諧電路投入,實現快速消諧,經實際運行證明本裝置對連續0300hz諧振均判斷準確,動作迅速,較完善地解決了電力系統中電網的諧振問題。并能存儲記錄諧振狀態瞬時的各種技術參數,便于事故分析??蓮V泛適用于發電廠、變電站及鋼鐵、煤炭、石油化工等大型廠礦企業的電力系統。通訊采用RS-485CAN總線,組網經濟、方便,可直接與監控或保護管理機聯網通訊;
