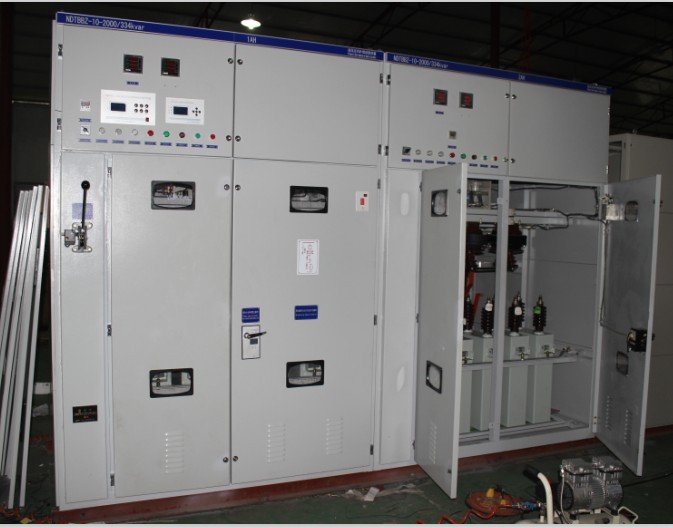

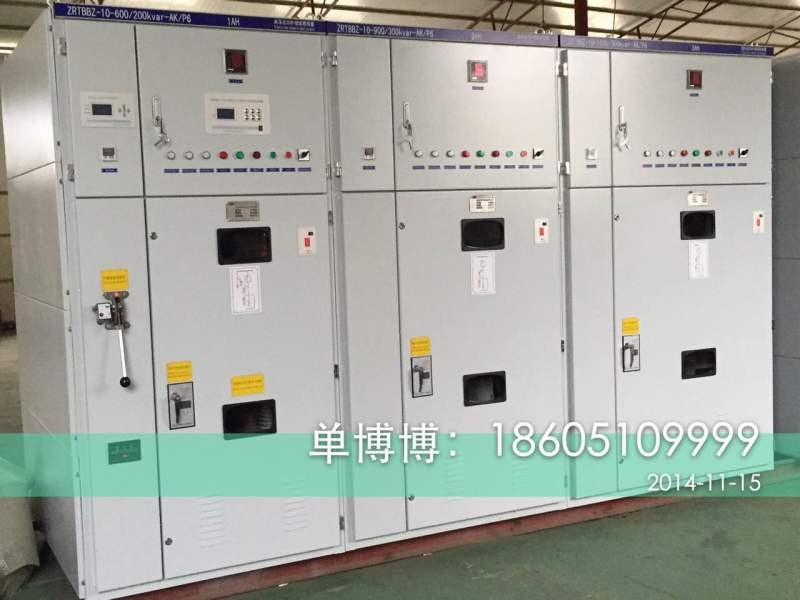

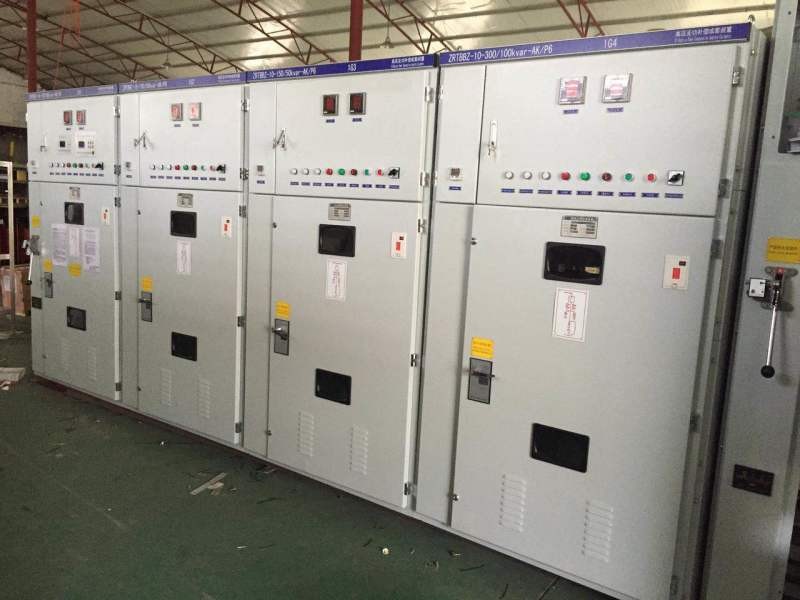

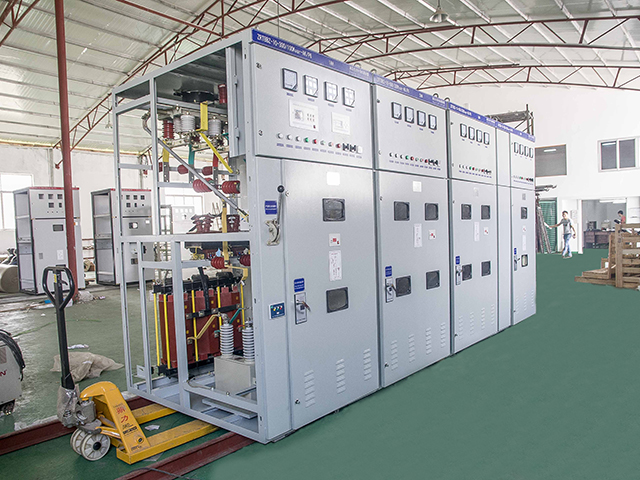

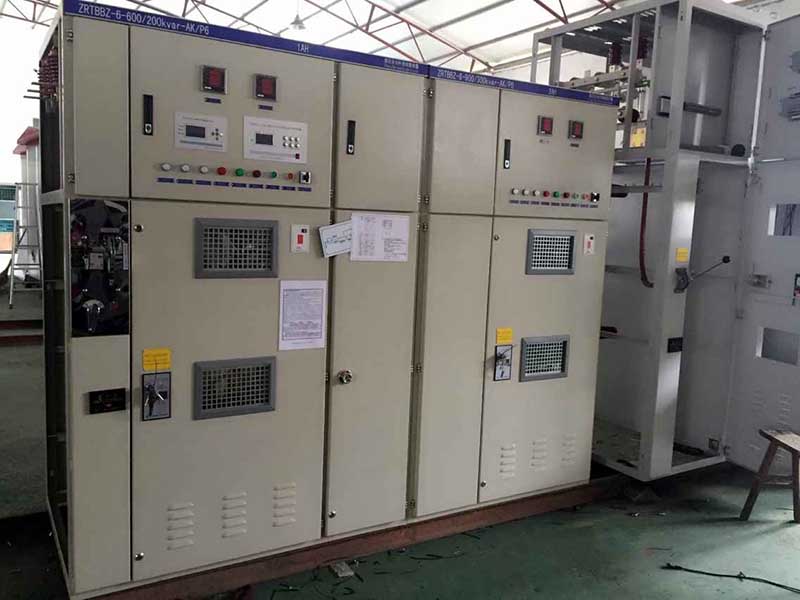

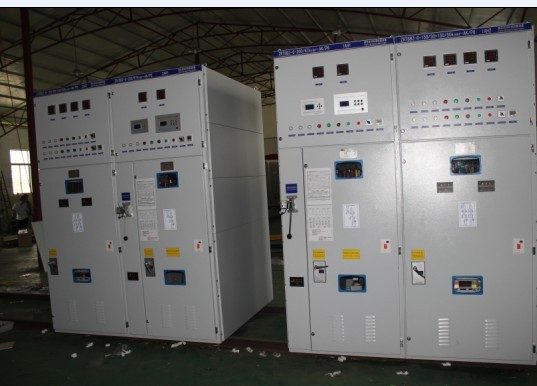

ZRTBBZ
主要技術參數
額定電壓：10（6）kV
額定頻率：50Hz
額定容量：50-10000kVar
中性點接線方式：非有效接地或中性點絕緣。
使用條件：
使用條件
◆安裝地點：戶內/戶外
◆環境溫度：-40℃～+40℃
◆相對濕度：≤90％（25℃）
◆海拔高度：≤5000米
安裝場所應無劇烈機械振動、應無有害氣體及蒸汽、應無導電性或爆炸性塵埃
工作方式及特點
1裝置主要有高壓并聯電容器組、串聯鐵芯及空芯電抗器、電容器專用真空投切開關、電流互感器、氧化鋅避雷器、隔離開關，接地開關，溫控風機裝置，高壓無功功率自動補償控制器，電容器專用微機保護單元，電磁鎖帶電顯示器，成套柜體等絕緣附件組成。
2裝置采用先進的數碼分組方式，對不同容量的電容器進行二進制編碼，通過自動尋優組合，能以最少的電容器組數和最少的高壓真空開關實現最多級數的調容，不至于引起成本的大幅度提高，具有很好的性能價格比。也可根據用戶的要求進行均分配置，逐級投切。
3噴逐式熔斷器與電容器串聯，當電容器內部有部分串聯段（50%—70%）擊穿時，熔斷器動作，將該臺故障電容器迅速?gòu)碾娙萜鹘M切除，有效防止故障擴大。
4放電線圈并聯在電容回路，當電容器組從電源退出運行后，能使電容器上的剩余電壓在五秒內自額定電壓峰值降至50v以下
5串聯電抗器串聯在電容器回路中，以限制投切電容器組中的高次諧波，降低合閘涌流，串聯電抗器的電抗率僅對于限制涌流的取0.1%—1%，對于限制五次以上的諧波，選用4.5%—6%，對于抑制三次以上諧波，選用12%—13%
6.結構設計合理，熱、動穩定性好，柜式的帶電顯示裝置主要用于顯示裝置的帶電狀態，并有程序鎖、觀察窗，具有強制閉鎖功能；室外裝置有圍欄，確保運行和維護人員安全。
7.對于裝置的外形尺寸、顏色及進線方式，可根據用戶要求進行設計
8.采用ZRWKG型高壓無功補償控制器自動控制電容器的投切，自動化程度高，測量、顯示、控制、通信功能齊全，可根據無功功率投切電容器組，自動補償負荷無功功率，無需人工干預，功率因數在0.95以上，在外部故障或停電自動退出，送電后自動回復運行
9采用ZRDRQBH微機保護單元對裝置進行保護，具有兩相電流差動保護和開口三角保護功能，每組電容器故障時微機保護單元切除并閉鎖該組電容器，其他電容器組正常運行
10裝置允許在工頻1.1倍額定電壓下長期運行
11裝置允許在由于過電壓和高次諧波造成的有效值1.3倍額定電流的穩態過電流下連續運行
產品規格型號
|
序號 |
設備名稱 |
型號規格 |
單位 |
數量 |
柜體尺寸 |
|
1 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-100/34var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
2 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-150/50var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
3 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-200/67var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
4 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-250/84var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
5 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-300/100var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
6 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-400/134var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
7 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-450/150var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
8 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-500/167var-AK/P6 |
臺 |
1 |
1000*1500*2300mm |
|
9 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-600/200var-AK/P6 |
臺 |
1 |
1100*1600*2300mm |
|
10 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-700/234var-AK/P6 |
臺 |
1 |
1100*1600*2300mm |
|
11 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-750/250var-AK/P6 |
臺 |
1 |
1100*1600*2300mm |
|
12 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-800/267var-AK/P6 |
臺 |
1 |
1200*1600*2300mm |
|
13 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-900/300var-AK/P6 |
臺 |
1 |
1200*1600*2300mm |
|
14 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1000/334var-AK/P6 |
臺 |
1 |
1200*1600*2300mm |
|
15 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1200/400var-AK/P6 |
臺 |
1 |
1400*1600*2300mm |
|
16 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1400/234var-AK/P6 |
臺 |
1 |
1600*1600*2300mm |
|
17 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1500/250var-AK/P6 |
臺 |
1 |
1600*1600*2400mm |
|
18 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1600/267var-AK/P6 |
臺 |
1 |
1600*1600*2400mm |
|
19 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-1800/300var-AK/P6 |
臺 |
1 |
1800*1600*2400mm |
|
20 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-2000/334var-AK/P6 |
臺 |
1 |
1800*1600*2400mm |
|
21 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-2500/417var-AK/P6 |
臺 |
1 |
2000*1600*2400mm |
|
22 |
高壓自動無功補償成套裝置 |
ZRTBBZ-10-3000/500var-AK/P6 |
臺 |
1 |
2000*1600*2600mm |
|
23 |
|
|
|
|
|
表中所列為常用容量配置，用戶如需要其它容量配置可與我公司直接聯系
無功補償控制器的操作詳見其使用說明書。
隨機文件
□裝箱清單 □產品使用說明書
□產品合格證□主要元件的使用說明書
訂貨須知：
2 訂貨時請您務必提供下列技術資料：
額定電壓
額定容量
主接線方案編號及單線系統圖、平面布置圖。
使用場合。
需要達到效果。
