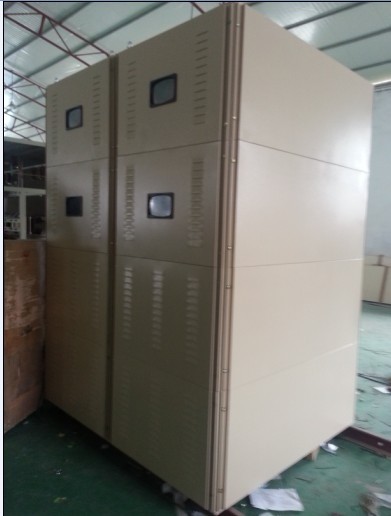

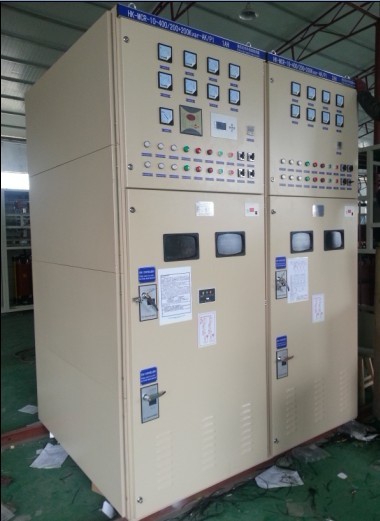

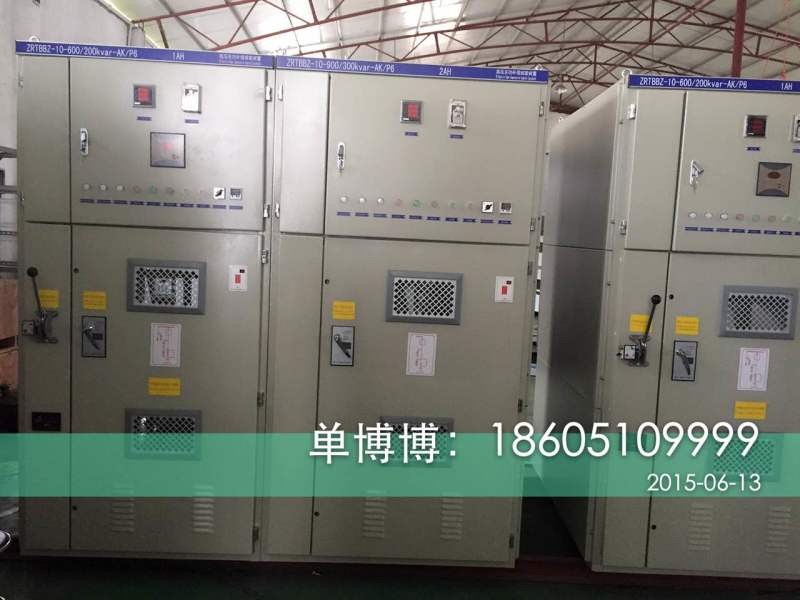

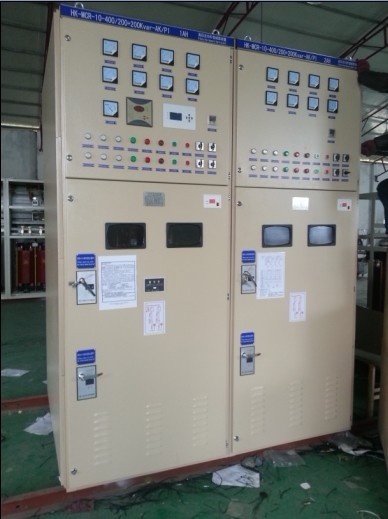

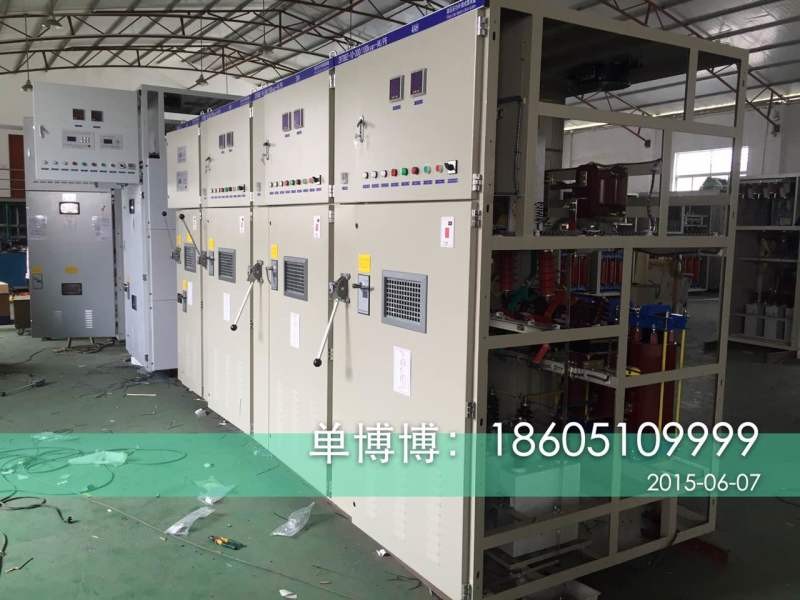

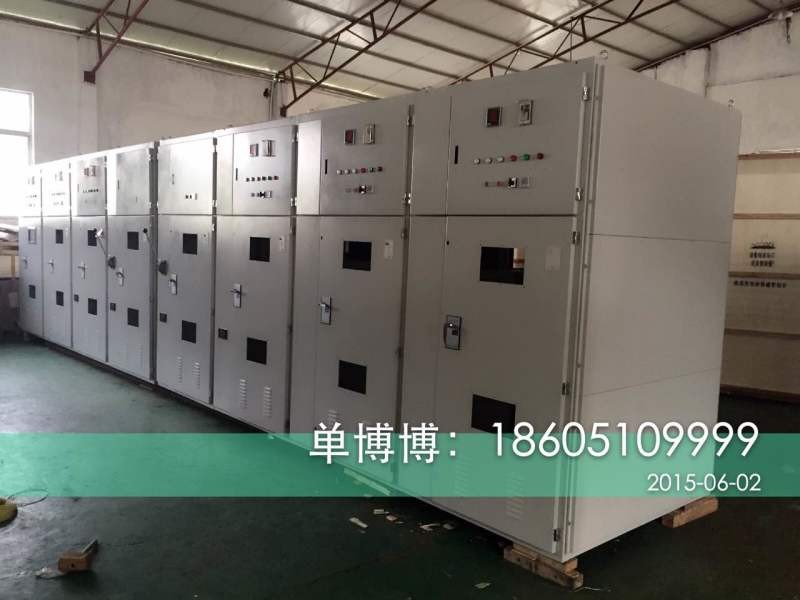

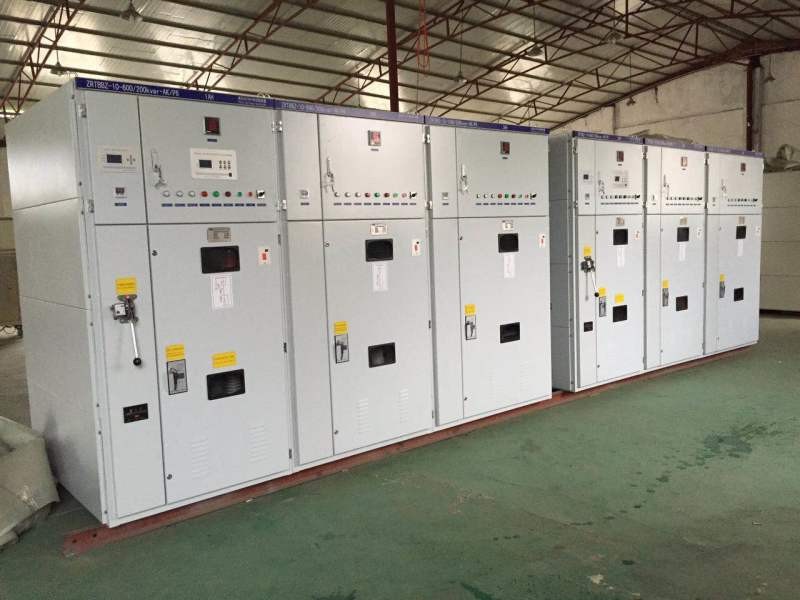

高壓無功自動補償成套裝置 ZRTBBZ

注1:A表示Y接線，B表示Y-Y接線。
注2:K表示開口三角電壓保護，C表示電壓差動保護，L表示中線不平衡電流保護。
注3:W表示戶外裝置，如不標注則為戶內。
例如:ZRTBBZ10-1000/334-AK表示裝置額定電壓為10kV，裝置額定容量為1000kvar，單臺電容器容量為334kvar，Y接線，開口三角電壓保護的戶內式并聯電容器裝置。

　

主要用途與適用范圍
高壓并聯電容器成套裝置(以下簡稱裝置)主要用于工頻6kV，24KV，10kV，35kV的三相電力系統，用以調整、平衡變電站網絡電壓，提高功率因數，降低損耗，提高供電質量。

　

主要技術參數
額定電壓:6-35kV；
額定頻率:50Hz；分組數量:1-6組；額定容量:50-10000kvar；
電抗器參數選擇:抑制合閘涌流，電抗率為0.1-1％；抑制5次以上諧波，電抗率為6％；抑制3次以上諧波，電抗率為12％。

　

使用環境條件
海拔高度:不高2000m；
環境溫度: -25℃~+55℃；
相對濕度:不超過85％；
運行場所不允許有爆炸危險的介質，周?chē)橘|(zhì)中不應含有腐蝕性和破壞絕緣的氣體及導電介質。

　

產品特點
裝置能在1.1倍額定電壓的穩態過電壓下長期運行；裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；裝置采用無重?fù)舸┑母邏?a href="http://m.jpzounj.com.cn" target="_blank">真空接觸器，氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓；6kV、10kV裝置選用電容器專用真空投切開關、耐老化真空斷路器或SF6型斷路器來作電容器組的投切開關。對于小電容量的電容器組，且需分組投切的采用真空接觸器，對于大電容量的電容器組應采用耐老化真空斷路器；裝置選用干式空心電抗器接裝置電源側或干式鐵芯電抗器接裝置中性點側，用以限制合閘涌流，抑制高次諧波，改善網絡電壓波形。額定電抗率為0.5-1％的電抗器用于限制合閘涌流；額定電抗率為5～6％電抗器用于抑制5次及以上諧波和限制合閘涌流。額定電抗率為12～13％者用于抑制3次及以上諧波和限制合閘涌流；裝置選用FDGR型放電線圈，可在5s內將電容器組的剩余電壓自額定電壓峰值降至0.1倍額定電壓以下；根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式；裝置采用單臺電容器熔斷保護為主保護，開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護，此外裝置還設有過流、過壓、失壓保護。這些保護的實現也可以選用較好性能的微機電容器保護監控裝置，以實現對電容器繼電保護的要求。

結構
6~10kV裝置由高壓開關柜(包括電容切換接觸器、高壓隔離開關、電流互感器、電容器專用微機保護、測量?jī)x表)、串聯電抗器、放電線圈、氧化鋅避雷器、單臺電容器保護用熔斷器、并聯電容器及連接母線和成套柜體組成。雙星形者還包括中線不平衡電流保護用電流互感器。
6~10kV裝置高壓開關柜裝在開關室內，電容器器組和串聯電抗器等設備的布置分為: 戶外箱式，戶內柜式、框架式、集合式三種。
a、戶內柜式
電容器組按不同容量規格，由數臺電容器柜組合而成。

b.框架式
電容器組包括進線架和電容器構架。整個裝置構架分成若干個板塊，然后在現場進行組裝。進線架內設放電線圈，接地開關，氧化鋅避雷器。雙星形接線者還有中線不平衡電流保護用電流互感器。電容器構架包括并聯電容器、單臺電容器保護用熔斷器?？稍跇?gòu)架外設置鋼網欄或在構架上設置鋼網門。
C、集合式
集合式是由集合式并聯電容器組成的電容器組的方式。集合式結構，包括串聯電抗器、集合式并聯電容器和放電線圈。
35kV裝置由高壓開關柜(包括高壓斷路器、電流互感器、電容器專用微機保護、測量和指示部分)串聯電抗器、放電線圈、氧化鋅避雷器、單臺保護用熔斷器、并聯電容器等組成。雙星型接線還有中線不平衡電流保護的電流互感器，裝置均為框架式結構。
串聯電抗器的接線，空心電抗器安裝在電容器組之前即電源側，鐵芯電抗安裝在電容器之后，即裝置中性點側。

　

ZRTBBZ不等容產品規格型號



高壓無功補償成套裝置

ZRTBBZ-6-200（100+100）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-250（100+150）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-300（100+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-300（100+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-350（150+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-400（100+300）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-400（150+250）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-450（150+300）Kvar-AK/P6

臺

1

1100*1600*2600mmm

高壓無功補償成套裝置

ZRTBBZ-6-500（200+300）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-6-600（300+300）Kvar-AK/P6

臺

1

1100*1800*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-200（100+100）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-250（100+150）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-300（100+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-300（100+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-350（150+200）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-400（100+300）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-400（150+250）Kvar-AK/P6

臺

1

1000*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-450（150+300）Kvar-AK/P6

臺

1

1100*1600*2600mmm

高壓無功補償成套裝置

ZRTBBZ-10-500（200+300）Kvar-AK/P6

臺

1

1100*1600*2600mm

高壓無功補償成套裝置

ZRTBBZ-10-600（300+300）Kvar-AK/P6

臺

1

1100*1700*2600mm

6kV并聯電容器成套裝置主要技術參數
　
序號 型號 電容器組
額定電壓(kV) 		額定電壓 電容器組額定容量 電容器組額定電流 接線方式 并聯電容器型號
1 ZRTBB6-1200/50-AK 6.6 6 1200 105 Y 　 SBFM6.6/√3-50-1W
2 ZRTBB6-1500/50-AK 6.6 6 1500 131 Y SBFM6.6/√3-50-1W
3 ZRTBB6-2400/50-AK 6.6 6 2400 210 Y SBFM6.6/√3-50-1W
4 ZRTBB6-2400/50-BL 6.6 6 2400 210 Y-Y SBFM6.6/√3-50-1W
5 ZRTBB6-3000/100-AK 6.6 6 3000 262 Y SBFM6.6/√3-100-1W
6 ZRTBB6-3000/100-BL 6.6 6 3000 262 Y-Y SBFM6.6/√3-100-1W
7 ZRTBB6-3600/100-AK 6.6 6 3600 315 Y SBFM6.6/√3-100-1W
8 ZRTB6-3600/100-BLB 6.6 6 3600 315 Y-Y SBFM6.6/√3-100-1W
9 ZRTBB6-4200/100-AK 6.6 6 4200 367 Y SBFM6.6/√3-100-1W
10 ZRTBB6-4200/100-BL 6.6 6 4200 367 Y-Y SBFM6.6/√3-100-1W
11 ZRTBB6-3000/200-AK 6.6 6 3000 262 Y SBFM6.6/√3-200-1W
12 ZRTBB6-3600/200-AK 6.6 6 3600 315 Y SBFM6.6/√3-200-1W
13 ZRTBB6-3600/200-BL 6.6 6 3600 315 Y-Y SBFM6.6/√3-200-1W
10kV并聯電容器成套裝置主要技術參數
序號 型號 電容器組
額定電壓 		額定電壓 電容器組額定容量 電容器組額定電流 接線方式 并聯電容器型號
1 ZRTBBZ10-1200/50-AK 11 10 1200 63 Y SBFM11/ 3-50-1W
2 ZRTBBZ10-1500/50-AK 11 10 1500 79 Y SBFM11/ 3-50-1W
3 ZRTBBZ10-2400/50-AK 11 10 2400 126 Y SBFM11/ 3-50-1W
4 ZRTBBZ10-2400/50-BL 11 10 2400 126 Y-Y SBFM11/ 3-50-1W
5 ZRTBBZ10-2400/100-AK 11 10 2400 126 Y SBFM11/ 3-100-1W
6 ZRTBBZ10-3000/100-AK 11 10 3000 157 Y SBFM11/ 3-100-1W
7 ZRTBBZ10-3000/100-BL 11 10 3000 157 Y-Y SBFM11/ 3-100-1W
8 ZRTBBZ10-3000/200-AK 11 10 3000 157 Y SBFM11/ 3-200-1W
9 ZRTBBZ10-3600/200-AK 11 10 3600 189 Y SBFM11/ 3-200-1W
10 ZRTBBZ10-3600/200-BL 11 10 3600 189 Y-Y SBFM11/ 3-200-1W
11 ZRTBBZ10-4200/200-AK 11 10 4200 200 Y SBFM11/ 3-200-1W
12 ZRTBBZ10-6000/334-AK 11 10 6000 315 Y SBFM11/ 3-334-1W
13 ZRTBBZ10-6000/334-BL 11 10 6000 315 Y-Y SBFM11/ 3-334-1W
35kV并聯電容器成套裝置主要技術參數
序號 型號 額定電壓 電容器組
額定電壓 		電容器組額定容量 電容器組額定電流 接線
方式 		并聯電容器型號
1 ZRTBBX35-4800/100-ACW 35 38.1 4800 72.7 Y SBFM11-100-1W
2 ZRTBBX35-6000/100-ACW 35 38.1 6000 90.9 Y SBFM11-100-1W
3 ZRTBBX35-12000/200-ACW 35 38.1 12000 181.8 Y SBFM11-200-1W
4 ZRTBBX35-10000/334-AKW 35 38.1 10000 151.5 Y SBFM11-334-1W
5 ZRTBBX35-10000/334-ACW 35 38.1 10000 151.5 Y SBFM11-334-1W
6 ZRTBBX35-16000/334-AVW 35 38.1 16000 242.5 Y SBFM11-334-1W
7 ZRTBBX35-16000/334-ACW 35 38.1 16000 242.5 Y SBFM11-334-1W 　
8 ZRTBBX35-16000/334-BLW 35 38.1 16000 242.5 Y-Y SBFM11-334-1W
