PRODUCT
1.1使用環境
|
1 |
周圍空氣溫度 |
|
|
最高溫度 ℃ |
40℃ |
|
|
最低溫度 ℃ |
-25℃ |
|
|
******日溫差 K |
30 |
|
|
2 |
海拔高度 m |
<1500m |
|
3 |
環境相對濕度（在25℃時）平均值 |
90% |
|
4 |
地震波為正弦波，持續時間三個周波，安全系數1.67 |
|
|
5 |
污穢等級 |
Ⅳ |
|
泄漏比距 |
≥2.5cm/kV |
|
|
6 |
系統額定電壓 |
10KV |
|
系統最高電壓 |
12KV |
|
|
額定頻率 |
50HZ |
|

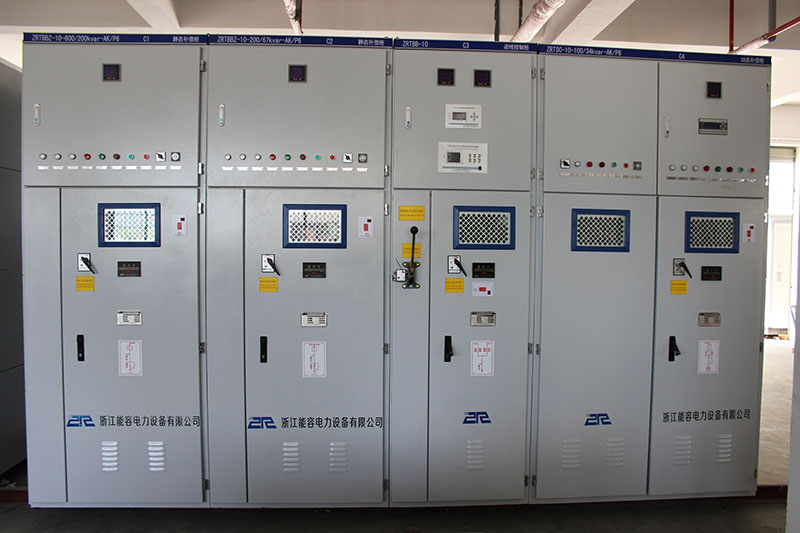

簡介

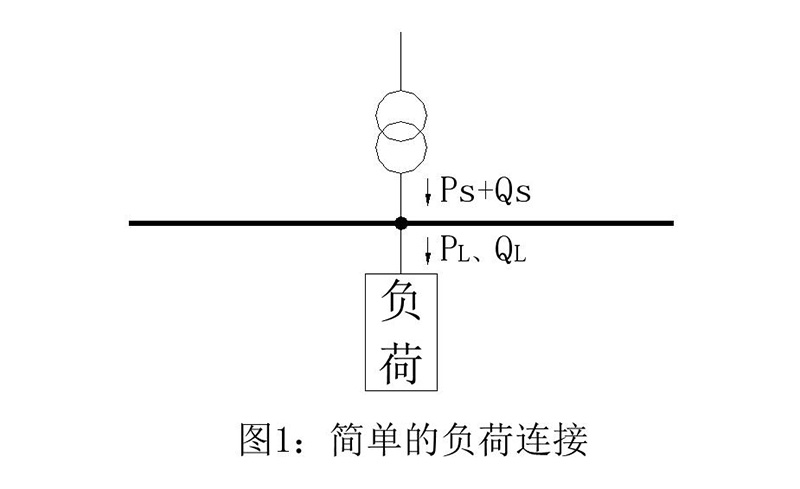

（1）一般電力系統用戶負荷吸收有功功率PL和無功功率QL。
電源提供有功功率PS和無功功率QS（可能感性無功，也可能是容性無功），忽略變壓器和線路損耗，則有PS=PL，QS=QL。沒有無功吸收部分的電網存在以下幾個問題：
1）電網從遠端傳送無功；
2）負荷的無功沖擊影響本地電網和上級電網的供電質量。
因此，電力系統一般都要求對用電負荷進行必要的無功補償，以提高電力系統的帶載能力，凈化電網，提高電網電能質量。
（2）ZRTSC高壓動態無功補償成套裝置采用晶閘管閥組動態投切電容器組，對應負載波動比較大的負載，能實現維持母線電壓不變或在一個事先設定的范圍。由于ZRTSC的動態響應速度非常快，響應時間40毫秒，即實現了無功功率的實時動態補償。
概述
1. ZRTSC主控制單元
控制系統采用微電子全數字芯片控制系統，實時監測系統電能質量數據，并通過高速計算，動態精密響應補償系統需求的無功。應用先進的交流電波分析技術，能夠在強干擾、強諧波等惡劣環境下，保證參數設定的正確性及工作的穩定性。具有 RS485、232遠程通訊功能，液晶顯示屏，操作簡捷，處處為用戶考慮，功能完備：監測、控制、數據備份、查閱、數據的轉存并適用于常用處理軟件的分析和利用，可實時分析該補償裝置系統的電流、電壓、有功、無功；具有過壓 ，欠壓保護，過流保護，采樣電壓掉線保護，外部接入故障保護、本體故障保護、電壓越上下限報警等保護。

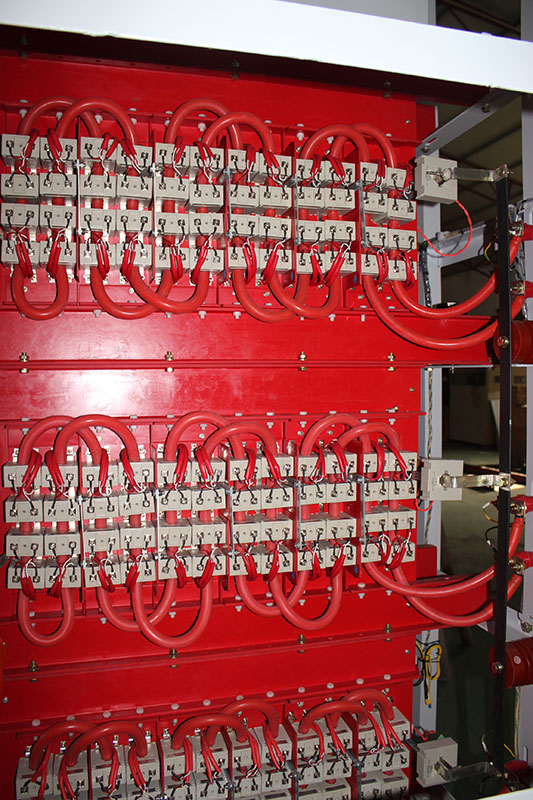

ZRTSC晶閘管閥觸發控制器采用晶閘管端電壓過零觸發方式，專用于晶閘管閥開關電路的觸發控制，特別適合用于3—12KV系統 TSC投切電容器的無觸點開關，用于快速頻繁投切補償電容器。具有如下特點：
l 在線測試閥組的靜態參數，監視閥組開通關斷的動態過程，確保多個晶閘管串聯的可靠性。
l 閥組和控制單元之間通過光纖隔離通訊，電磁隔離觸發。
l 電容電壓和電網電壓相等時閥組兩端電壓為零，閥組兩端零電壓觸發，負載電流過零時關斷。確保閥組導通和關斷時沒有沖擊電流。
l RS485串行通訊接口，MODBUS RTU通訊協議。可以廣泛地與各種工控軟件進行通訊。

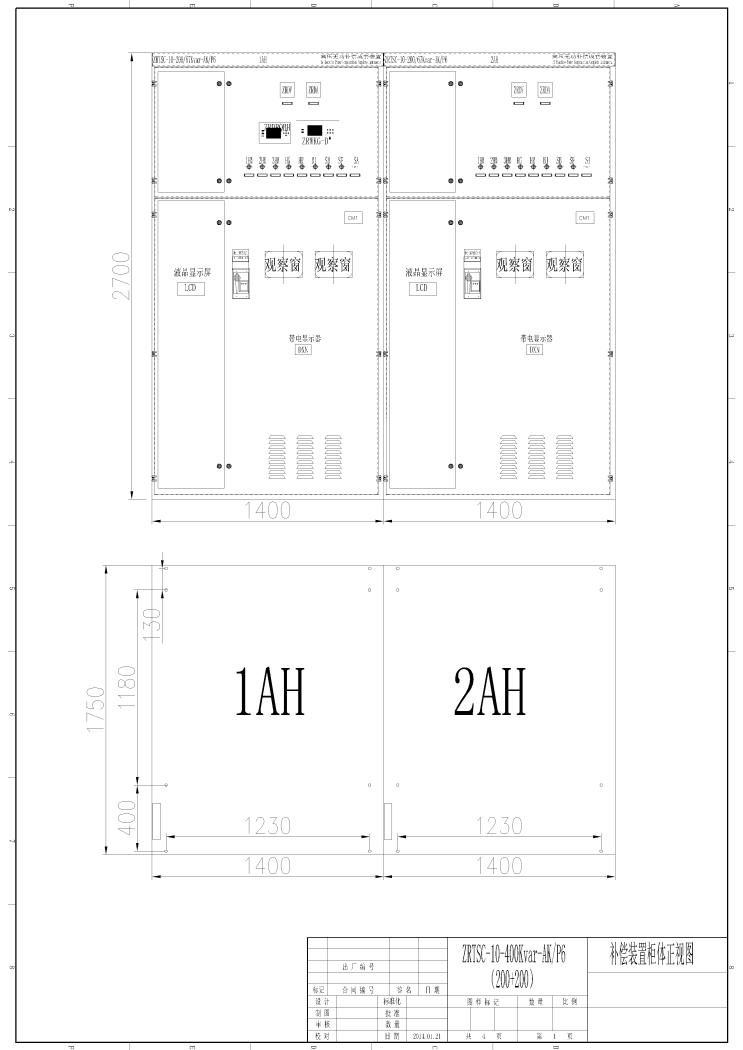

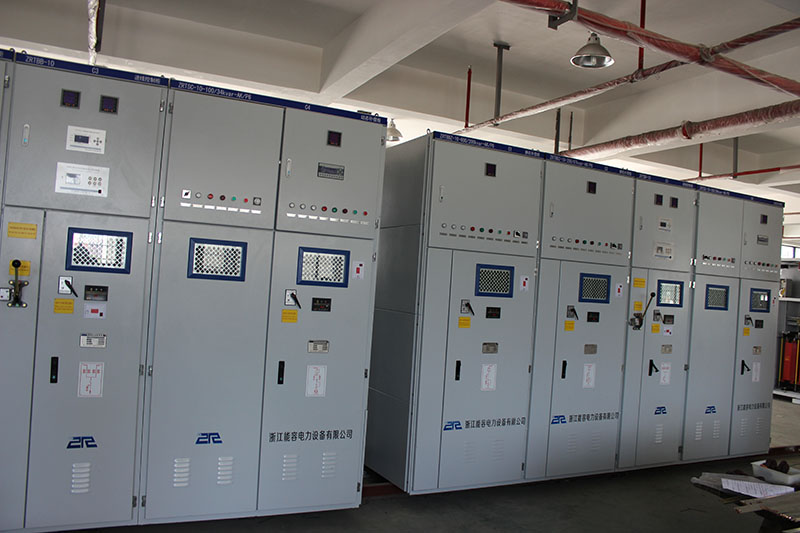

高壓TSC組成及技術特點

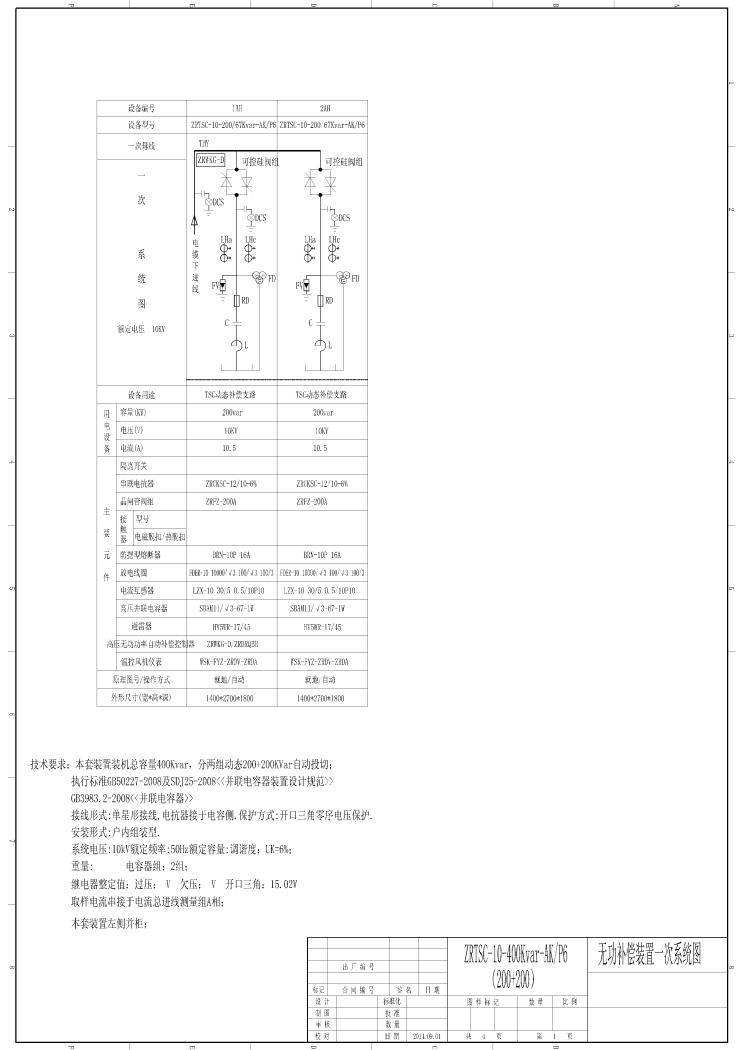

高壓TSC動態無功功率補償裝置由光纖觸發控制系統、閥控系統、脈沖變壓器、電抗器、電容器、保護元件等單元組合而成。控制系統由微機實時檢測電能質量、實現智能投入、切除電容器組調節系統功率因數的目的。當控制器檢測實時功率因數，自動判斷出需投入的電容器組數，控制器對指定的晶閘管閥輸出控制信號、使之導通將電容器組投入運行；當負載無功功率低于整定值時，控制器對對應的晶閘管閥停止發送觸發信號，晶閘管閥導通截止，電容器組退出運行。以上工作狀態完全自動進行，確保投切電容器無沖擊、無涌流、無過渡過程。
保護
ZRTSC配置的保護裝置能實現以下如下保護：
1）開口三角電壓保護
2）過電壓保護
3）低電壓保護
4）過流保護
