降壓式高壓動態無功補償裝置(NRSVG)，又稱靜止無功補償器（STATCOM)。由于采用了全控型開關器件（如IGBT），所以其動態補償效果是早期的同步調相機、電容器等無功補償裝置不能比擬的。無功補償裝置以其較低的諧波，較高的效率，較快速的動態響應，成為輸電系統中的重要設備。
該裝置主要用來補償電網中頻繁波動的無功功率，抑制電網閃變和諧波，提高電網的功率因數，改善輸配電網的供電質量和使用效率，進而降低網絡損耗，有利于延長輸電線路的使用壽命。
目前我國輸配電網中普遍存在著無功補償不足、布置不合理的狀況，存在著城鄉電網與區域電網電容器容量倒置現象。10kV電壓等級以上的輸配電電網用戶無功需求量很大，有效合理的使用無功補償與諧波治理裝置，對輸配電網中的無功和諧波進行補償，不僅可以達到節能降耗的目的，還可以減少對用電裝置的損害及由諧波引起的事故。
傳統補償諧波和無功的一種方法是裝設無源濾波器，通常由電力電容器、電抗器和電阻器串并聯組合而成，該方法既可補償諧波，又可補償無功功率。目前我國常用的無功調節設備仍為機械式并聯電抗器、投切電容器，這些靜止型調壓手段，因調節不連續、響應速度慢，很難滿足系統運行方式快速變化時的需求。另一種補償裝置SVC，響應速度很快，但對電網來說仍呈阻抗特性，在電壓低時，無法提供系統所需的無功支持，應付電網異常的能力較弱；由于SVC會對系統中的某些特征諧波放大，有時必須裝設濾波器，占地面積較大；過多的SVC裝置容易引發系統振蕩。
高壓動態無功補償裝置NRSVG則是較為有效的調壓手段，它的無功電流輸出可在很大電壓變化范圍內恒定，在電壓低時仍能提供較強的無功支撐，并且可從感性到容性全范圍內連續調節。成功研制高壓動態無功補償裝置（SVG），并批量應用，可帶來較大的經濟和社會效益。

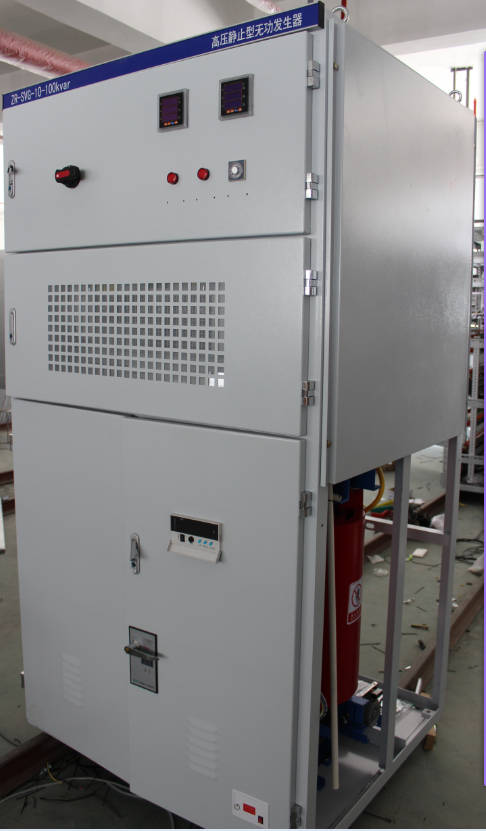

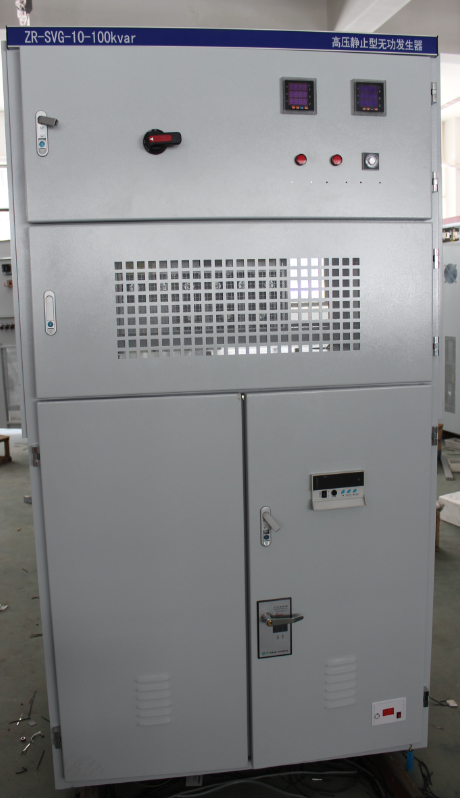

產品的特點
NRSVG系列產品以高可靠性、易操作、高性能為設計目標，滿足用戶對提高輸配電電網的功率因數、治理諧波、補償負序電流的迫切需要，具有以下特點：
● 安裝、設定、調試簡便。
● 動態響應速度快，響應時間小于1mS。
● 在補償容量足夠前提下，輸出電流諧波（THD）≤3%。
● 實時跟蹤負荷變化，動態連續平滑補償無功功率，提高系統功率因數，實時治理諧波，補償負序電流，提高電網供電質量。
● 抑制電壓閃變，改善電壓質量，穩定系統電壓。
● 主電路采用IGBT組成的H橋功率單元鏈?zhǔn)酱?lián)結構,每相由多個功率單元組成，輸出是由PWM波形疊加而成階梯波，逼近正弦，經輸出電抗濾波后正弦度好。
● NRSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的需求。
● 功率電路模塊化設計，維護簡單，互換性好。
● 投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投。
● 保護功能齊全，具有過壓、欠壓、過流、過熱等保護，運行可靠性高。
● NRSVG設計與FC配合使用的接口，實現定補和動補的有效結合，為用戶提供更經濟，更靈活的補償方案。
● 人機界面友好顯示，設定方便。
● 通訊采用RS232C、RS485等通訊接口，采用標準Modbus或用戶自定義等多種通訊協議。
● 與系統連接時，不需要考慮交流系統相序，連接方便。
● NRSVG電路參數精心設計，發熱量小，設備結構緊湊，占地面積小。
應用領域及用途
NRSVG系列產品可廣泛應用于石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業中，為各種異步電動機、變壓器、晶閘管變流器、變頻器、感應爐、照明設備、電弧爐、電力機車、提升機、起重機、沖壓機、吊車、電梯、風力發電機、電梯、電焊機、電阻爐、石英熔煉爐等設備提供高質量、高可靠性的無功補償及濾波的解決方案。
NRSVG系列產品可以增強電力傳輸能力、減小電能損耗、補償無功功率、治理諧波、抑制閃變、穩定電網電壓、平衡三相系統、改變系統的阻尼特性、提高系統的穩定性。

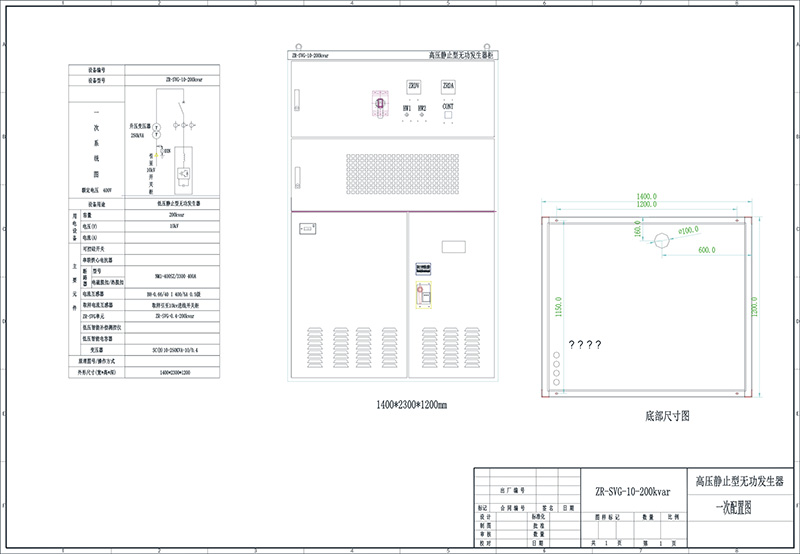

主要技術參數及主要標準
● 額定工作電壓：1KV,6kV，10kV，20kV；
● 額定容量：±0.05～±0.6Mvar；
● 輸出無功范圍：從感性額定無功到容性額定無功范圍內連續變化；
● 控制器響應時間：≤1ms；
● 輸出電壓總諧波畸變率（并網前） ：≤4%；
● 輸出電壓總諧波畸變率（并網后） ：≤3%；
● 輸出電流總諧波畸變率THD：≤3%；
● 輸出電壓不對稱度：≤3%；
● 效率：≥98%；
● 運行溫度：－20℃～+40℃；
● 貯存溫度：－40℃～+65℃
● 人機界面：采用中文顯示操作界面。
● 相對濕度：月平均值不大于90﹪(25℃)，無凝露
● 海拔高度：﹤1000m
● 地震烈度: 8度
